Ogni officina meccanica si trova prima o poi davanti a un pezzo che gli utensili a catalogo faticano a lavorare: un profilo che nessun utensile a magazzino riproduce, una lega dura che usura troppo in fretta le frese a candela, oppure una singola feature che richiede quattro cambi utensile. Un utensile da taglio su misura risolve questi problemi perché è progettato attorno alla lavorazione, non al catalogo. Questa guida spiega che cosa sono gli utensili CNC su misura, i principali tipi di utensili da taglio speciali (dalla fresa a candela su misura alla punta combinata), i vantaggi degli utensili in metallo duro su misura e quando l'utensileria su misura conviene.
Che cos'è un utensile da taglio su misura?
Un utensile da taglio su misura è un utensile CNC progettato e prodotto per una specifica applicazione di lavorazione, anziché scelto da un catalogo standard. Geometria, dimensioni, substrato e rivestimento vengono definiti in base alla feature del pezzo, al materiale da lavorare, alla configurazione della macchina e alla tolleranza richiesta. L'obiettivo è lavorare la feature con maggiore precisione, più velocemente o in meno operazioni di quanto consentano gli utensili standard.
Frese a candela, punte, alesatori e maschi standard gestiscono bene la maggior parte delle lavorazioni quotidiane. L'utensileria su misura si giustifica quando una lavorazione va oltre i loro limiti, come nei contorni complessi dei componenti aerospaziali, nei fori a tolleranza stretta dei componenti medicali o nelle feature ripetitive delle lavorazioni automotive ad alto volume.

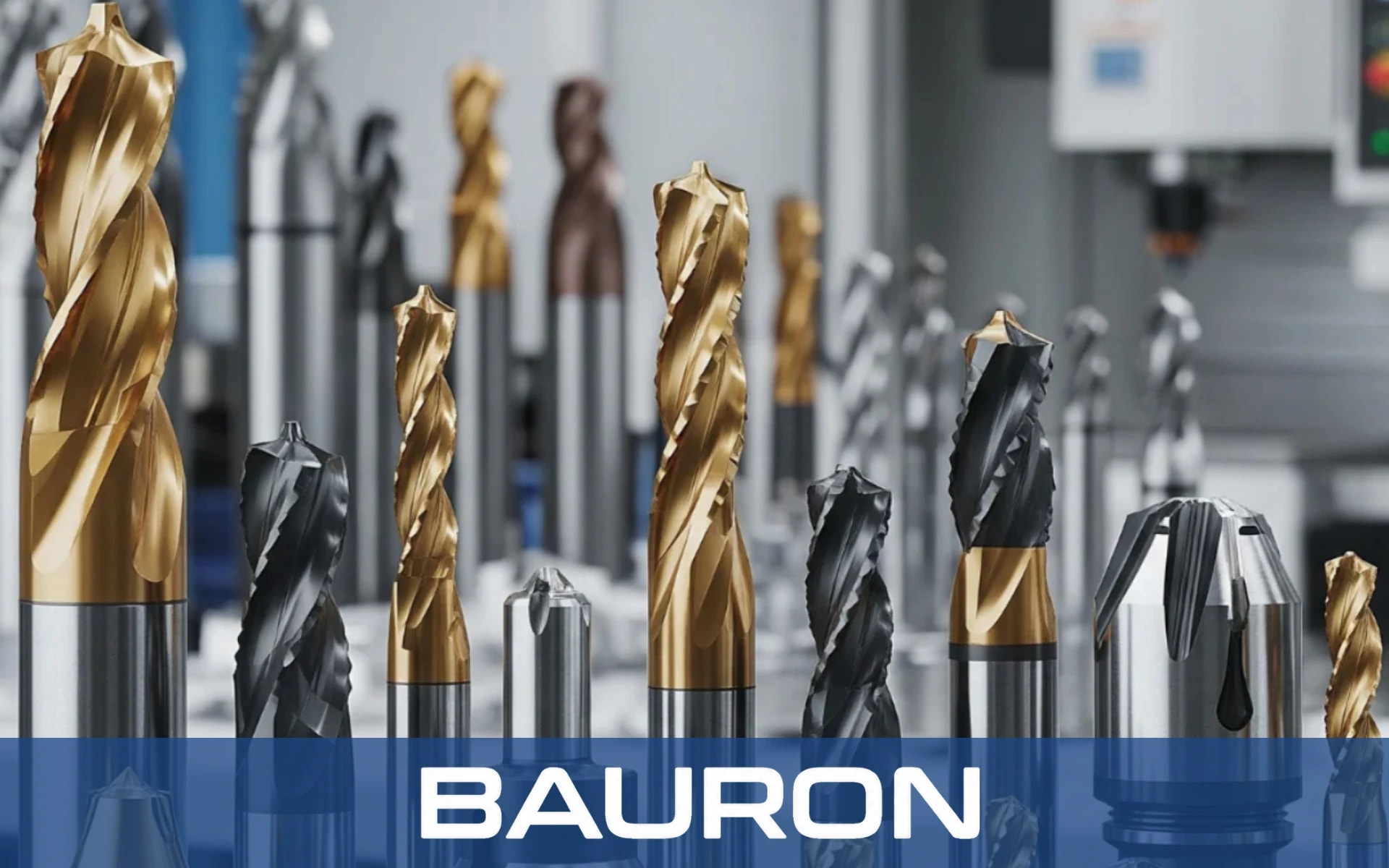

La maggior parte degli utensili da taglio su misura è ricavata per rettifica dal metallo duro integrale, scelto per la sua durezza e resistenza all'usura. Gli utensili ricevono poi un rivestimento PVD, come AlTiN, DLC o nACo, scelto in base al materiale da lavorare.

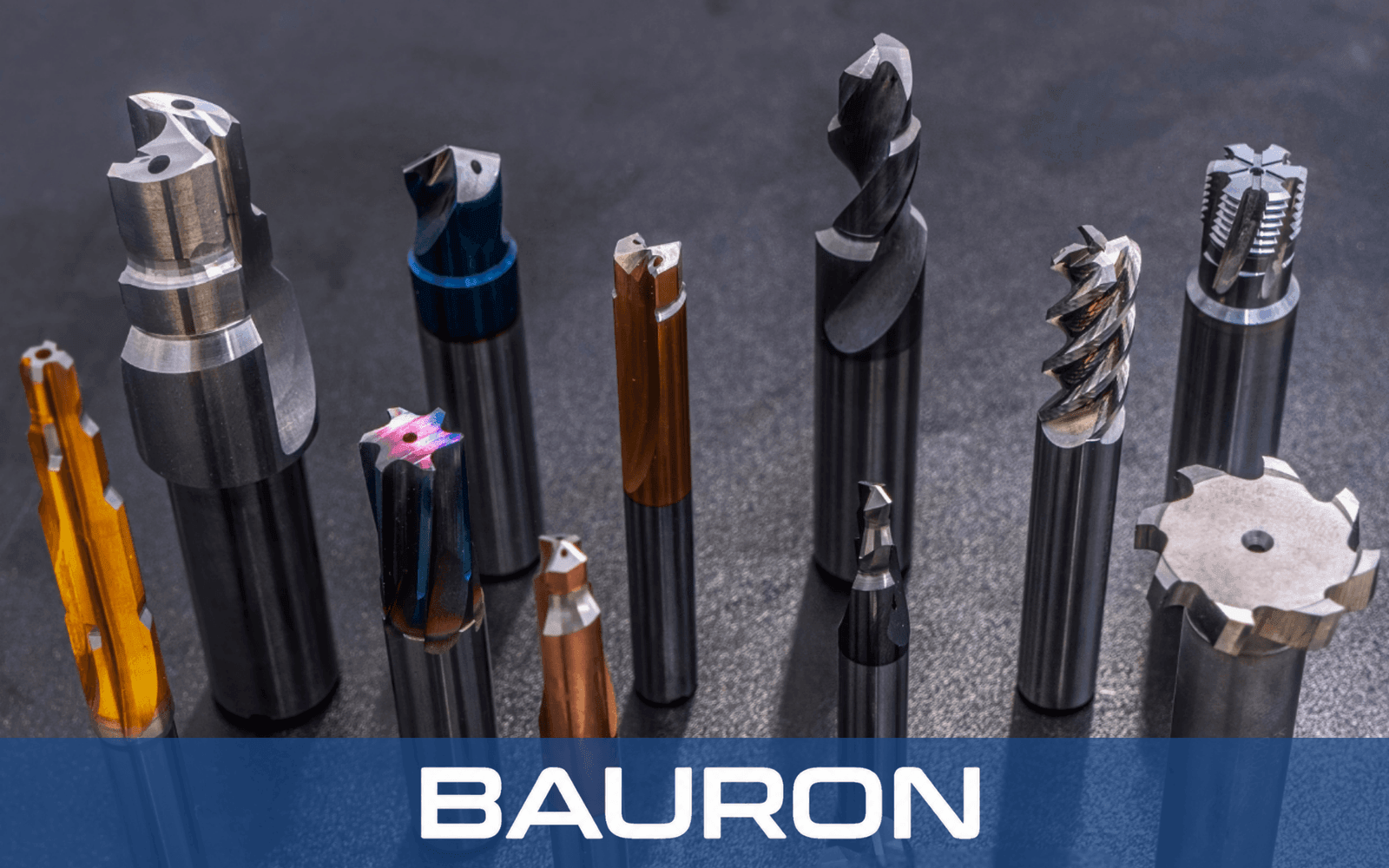

Tipi di utensili da taglio su misura
Gli utensili da taglio su misura esistono in diverse forme comuni, ciascuna pensata per risolvere un diverso problema di lavorazione:
- Fresa a candela su misura: Diametro, sbraccio, scarico del collo, numero di taglienti, angolo d'elica o raggio d'angolo speciali per tasche profonde, pareti sottili e setup soggetti a vibrazioni.
- Utensili di forma: Lavorano un profilo completo, come un raggio, una gola o un contorno, in un'unica passata.

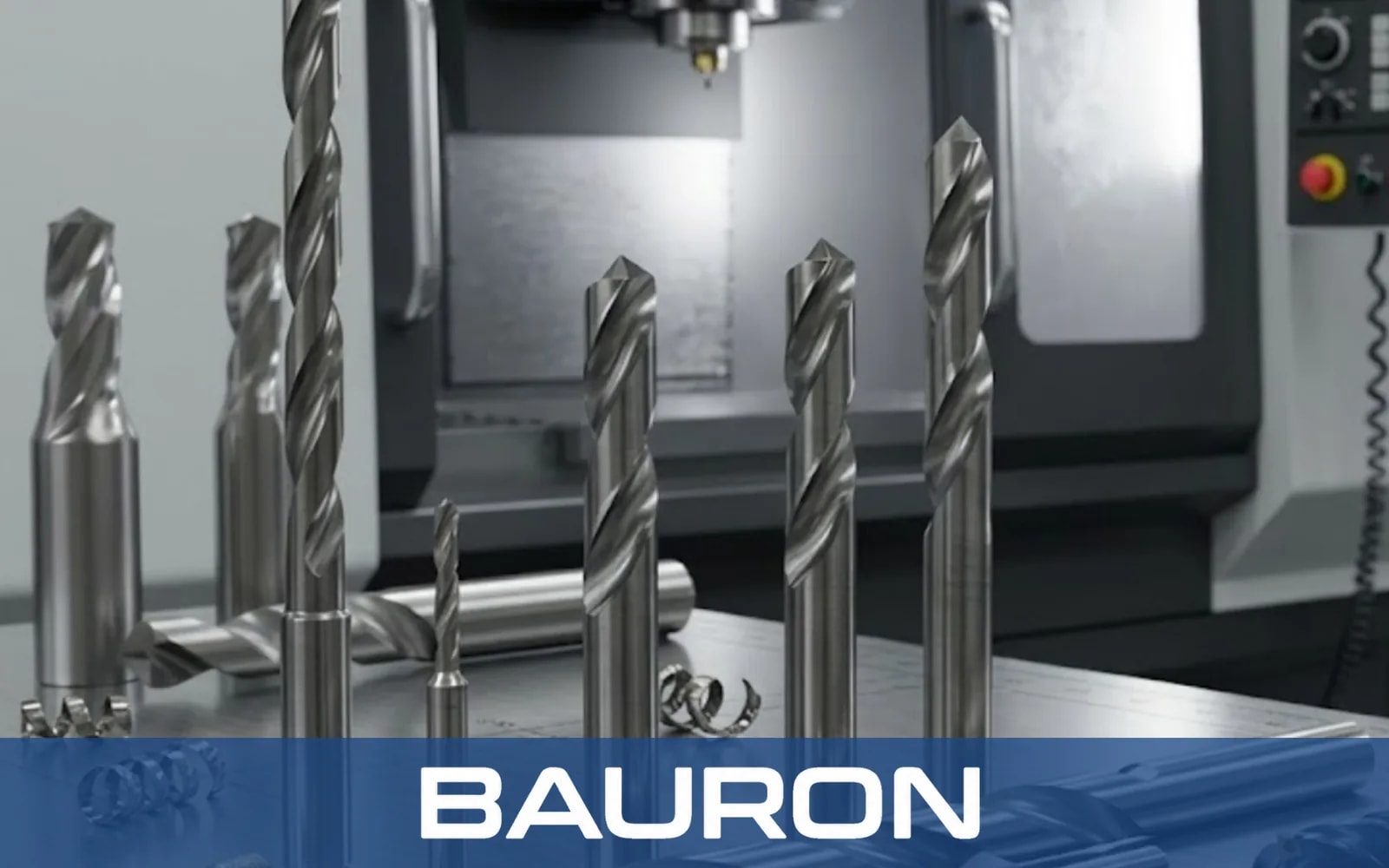

- Punte a gradini: Due o più diametri in un'unica operazione per lamature e fori a gradini.

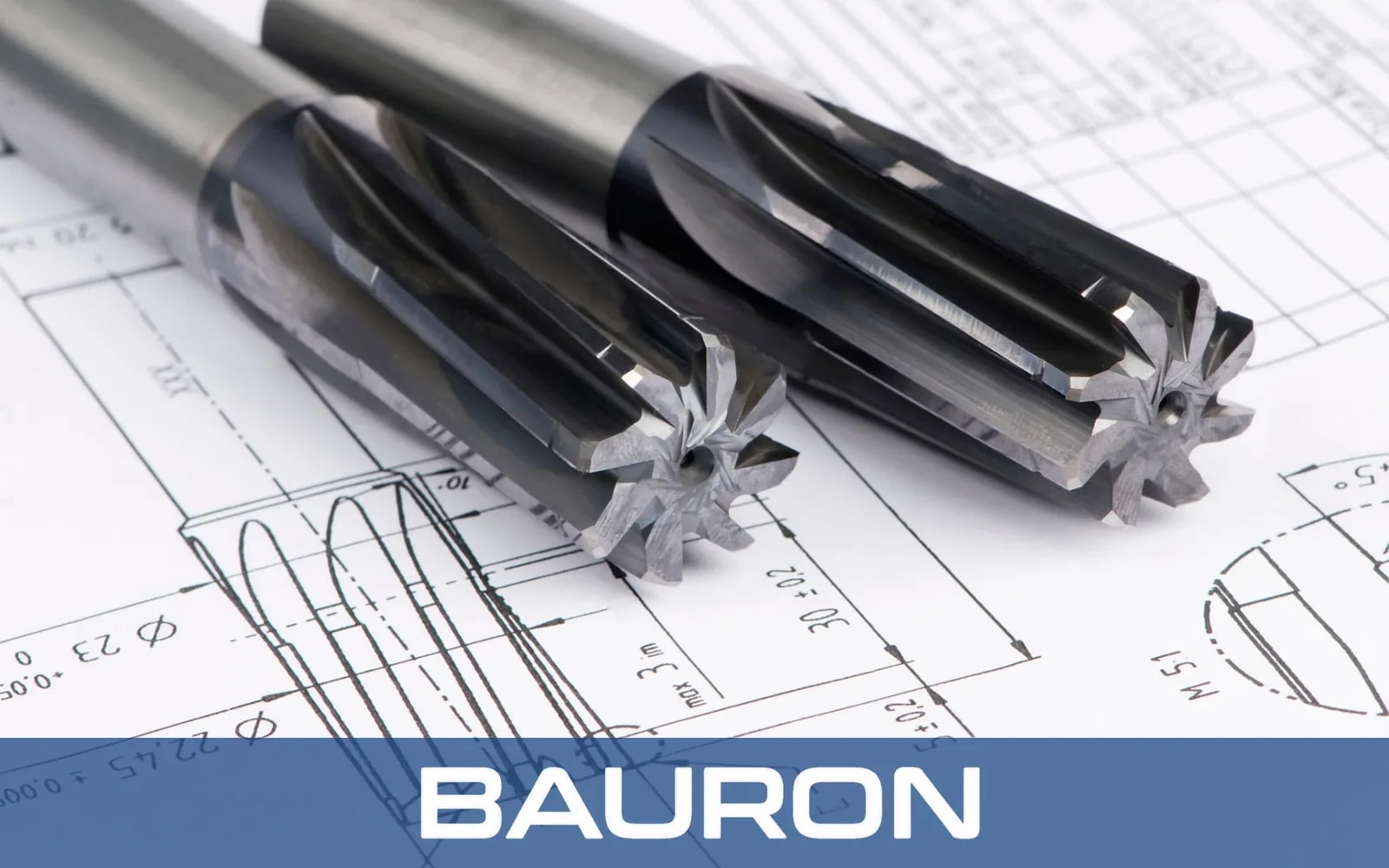

- Alesatori su misura: Finiscono i fori a diametri non standard o con tolleranze strette come H7.
- Maschi su misura: Realizzano passi, profili o dimensioni di filettatura speciali, in versione a taglio o a rullare.
- Frese a profilo speciale: Lavorano code di rondine, cave a T, sottosquadri e altre forme che gli utensili standard non riescono a raggiungere.
Vantaggi dell'utensileria su misura e quando utilizzarla
L'utensile da taglio su misura giusto migliora più di una singola operazione. Può aumentare produttività, qualità e costanza su un intero lotto di produzione.
Principali vantaggi degli utensili CNC su misura:
- Meno operazioni e cambi utensile: Un solo utensile svolge il lavoro di più utensili, riducendo i fermi del mandrino e gli errori di posizionamento.
- Tempi ciclo ridotti: Lavorare una feature in un'unica passata fa risparmiare tempo su ogni pezzo, e il risparmio si moltiplica sull'intero lotto.
- Dimensioni costanti: Il controllo qualità è più semplice: quando un solo utensile realizza l'intera feature, le sue dimensioni restano identiche da un pezzo all'altro.
- Maggiore durata dell'utensile nei materiali duri: Geometrie e rivestimenti specifici gestiscono calore, usura ed evacuazione del truciolo in titanio, Inconel e acciaio temprato.
- Migliore finitura superficiale: Un design dei canali e un angolo d'elica ottimizzati riducono le vibrazioni e il chatter.
- Costo per pezzo inferiore: Il tempo macchina risparmiato e la riduzione degli scarti compensano spesso il prezzo più alto dell'utensile.
Utensili da taglio su misura e standard a confronto
| Criterio | Utensile da taglio standard | Utensile da taglio su misura |
|---|---|---|
| Base di progettazione | Uso generico su molti pezzi | Una specifica feature del pezzo |
| Geometria | Dimensioni e profili a catalogo | Qualsiasi diametro, lunghezza, gradino o profilo |
| Disponibilità | Di norma a magazzino | Prodotto su ordinazione |
| Prezzo per utensile | Più basso | Più alto |
| Costo per pezzo | Può aumentare con operazioni aggiuntive | Spesso più basso nella produzione ripetitiva |
| Ideale per | Feature comuni e prototipi | Feature complesse, materiali duri, lavorazioni ripetitive |
Quando conviene usare un utensile da taglio su misura?
Valutate l'utensileria su misura nei seguenti casi:
- Una feature richiede tre o più utensili standard per essere completata.
- La lavorazione si ripete spesso o viene eseguita in grandi volumi.
- Il pezzo presenta un profilo, un gradino o un sottosquadro che nessun utensile a catalogo riproduce.
- Gli utensili standard si usurano rapidamente nel vostro materiale.
- A ogni lotto si ripresenta lo stesso problema di vibrazioni, finitura o deriva dimensionale.
Gli utensili standard restano la scelta migliore per prototipi con progetti in evoluzione, lotti molto piccoli e feature comuni che già rispettano gli obiettivi di tolleranza e tempo ciclo.
Quando conviene usare un utensile da taglio standard?
Un utensile su misura non è sempre la risposta giusta. Gli utensili da taglio standard sono di norma la scelta migliore nei seguenti casi:
- Il pezzo è un prototipo o il suo progetto è ancora in evoluzione.
- Si tratta di un pezzo singolo o di un lotto molto piccolo che non consente di recuperare i costi di progettazione e i tempi di consegna.
- La feature è generica, come un foro, una cava o una tasca standard.
- Un utensile standard rispetta già i vostri obiettivi di tolleranza, finitura e tempo ciclo.
- Avete bisogno dell'utensile subito e non potete attendere un progetto realizzato su ordinazione.
Come Bauron realizza gli utensili in metallo duro su misura
Bauron trasforma il vostro disegno in un utensile pronto per la produzione in cinque fasi:
- Revisione del disegnoI nostri ingegneri esaminano i vostri file STEP, DXF o PDF per valutarne la fattibilità.
- Geometria e metallurgiaSubstrato in metallo duro, angolo d'elica e rivestimento PVD vengono ottimizzati per il vostro materiale e la vostra macchina.
- Rettifica di precisioneGli utensili vengono rettificati su centri di rettifica CNC multi-asse con misura in processo.
- Controllo e certificazioneOgni utensile viene controllato otticamente e con CMM, con rapporti di prova del materiale, certificato di conformità e tracciabilità completa.
- Supporto applicativoI nostri ingegneri aiutano a ottimizzare avanzamenti e velocità, rivedono i percorsi utensile CAM e risolvono i problemi di vibrazioni.
Bauron dispone della certificazione ISO 9001:2015, non prevede quantità minime d'ordine e segue ogni esigenza, dal singolo utensile prototipo alla produzione ad alto volume.
Trovate l'utensile da taglio su misura giusto per la vostra applicazione
Un utensile da taglio su misura è la scelta intelligente quando gli utensili standard aggiungono operazioni, si usurano troppo in fretta o non tengono la tolleranza richiesta. Dalla fresa a candela su misura alla punta combinata o al maschio per filettature speciali, utensili CNC su misura progettati per lo scopo possono ridurre i tempi ciclo, migliorare la costanza e abbassare il costo per pezzo. Per prototipi e feature comuni gli utensili standard restano una scelta sensata, e il partner giusto saprà dirvi di quale soluzione avete bisogno.
Avete una feature che gli utensili standard non riescono a gestire? Inviate il disegno del pezzo agli ingegneri di Bauron per una verifica di fattibilità e un preventivo per utensili su misura. Richiedete un preventivo o chiedete a un ingegnere per iniziare oggi stesso.
