Questa guida tecnica illustra i principi fondamentali della progettazione degli utensili da taglio per le frese, la selezione della geometria delle scanalature e l'ingegneria di utensili personalizzati per utensili di fresatura CNC ad alte prestazioni.
L'ottimizzazione della progettazione delle frese è fondamentale per un'evacuazione stabile del truciolo, finiture superficiali superiori e la massima durata dell'utensile su diversi materiali del pezzo. I moderni utensili di fresatura CNC devono bilanciare la resistenza del tagliente con lo spazio per l'evacuazione del truciolo, la rigidità del nucleo e la gestione del calore. La comprensione dell'interazione tra le variabili geometriche consente a ingegneri e operatori di selezionare o progettare frese a candela per configurazioni di lavorazione specifiche.
Angoli d'elica più elevati, da 45° a 60°, offrono tagli fluidi e di taglio con elevata finitura superficiale su metalli duttili come l'alluminio. Angoli d'elica standard da 30° a 35° massimizzano la resistenza del tagliente per la fresatura di acciaio e ghisa.
Gli utensili a due e tre taglienti forniscono ampie cave per il truciolo nei materiali teneri. I design a quattro o più taglienti aumentano la rigidità del nucleo dell'utensile e le velocità di avanzamento nella profilatura di leghe dure.
Angoli di spoglia positivi riducono le forze di taglio e la generazione di calore. I piani di scarico primari e secondari proteggono il tagliente dall'usura per attrito e dalla flessione.
I profili quadrati, a raggio e a testa sferica servono operazioni diverse. I raggi d'angolo rafforzano la punta vulnerabile della fresa contro le scheggiature, mentre le frese a testa sferica consentono la contornatura 3D organica.
Le vibrazioni armoniche e il chattering degradano la qualità superficiale del pezzo e i taglienti. La progettazione moderna degli utensili di fresatura utilizza caratteristiche geometriche che interrompono le frequenze armoniche durante i tagli ad alta velocità .
La spaziatura angolare disuguale tra i taglienti interrompe gli impatti di taglio ripetitivi e sopprime le vibrazioni armoniche.
La variazione dell'angolo d'elica lungo la lunghezza della scanalatura interrompe il feedback della frequenza di risonanza, consentendo profondità di taglio assiali maggiori.
La rastremazione del diametro del nucleo interno verso il codolo aumenta la rigidità dinamica dell'utensile senza sacrificare la capacità di evacuazione del truciolo alla punta.
Utilizzate taglienti ultra-affilati, angoli di spoglia altamente positivi e da due a tre scanalature aperte con finitura a specchio per prevenire l'impaccamento del truciolo e la saldatura al tagliente.
Frese in metallo duro a quattro-cinque taglienti a passo variabile con ampi piani di scarico radiali e rivestimenti PVD resistenti al calore resistono al calore di taglio estremo.
Diametri del nucleo spessi, preparazione della spoglia negativa o neutra e taglienti micro-affilati assorbono l'impatto severo.
Scanalature a compressione specializzate o motivi a zigrinatura diamantata tagliano le fibre abrasive in modo netto senza delaminazione degli strati.
Bauron Precision Tools produce l'intera gamma di geometrie di fresatura, raggruppate per applicazione. Ogni diagramma di categoria è accompagnato dai tipi specifici di fresa che contiene.

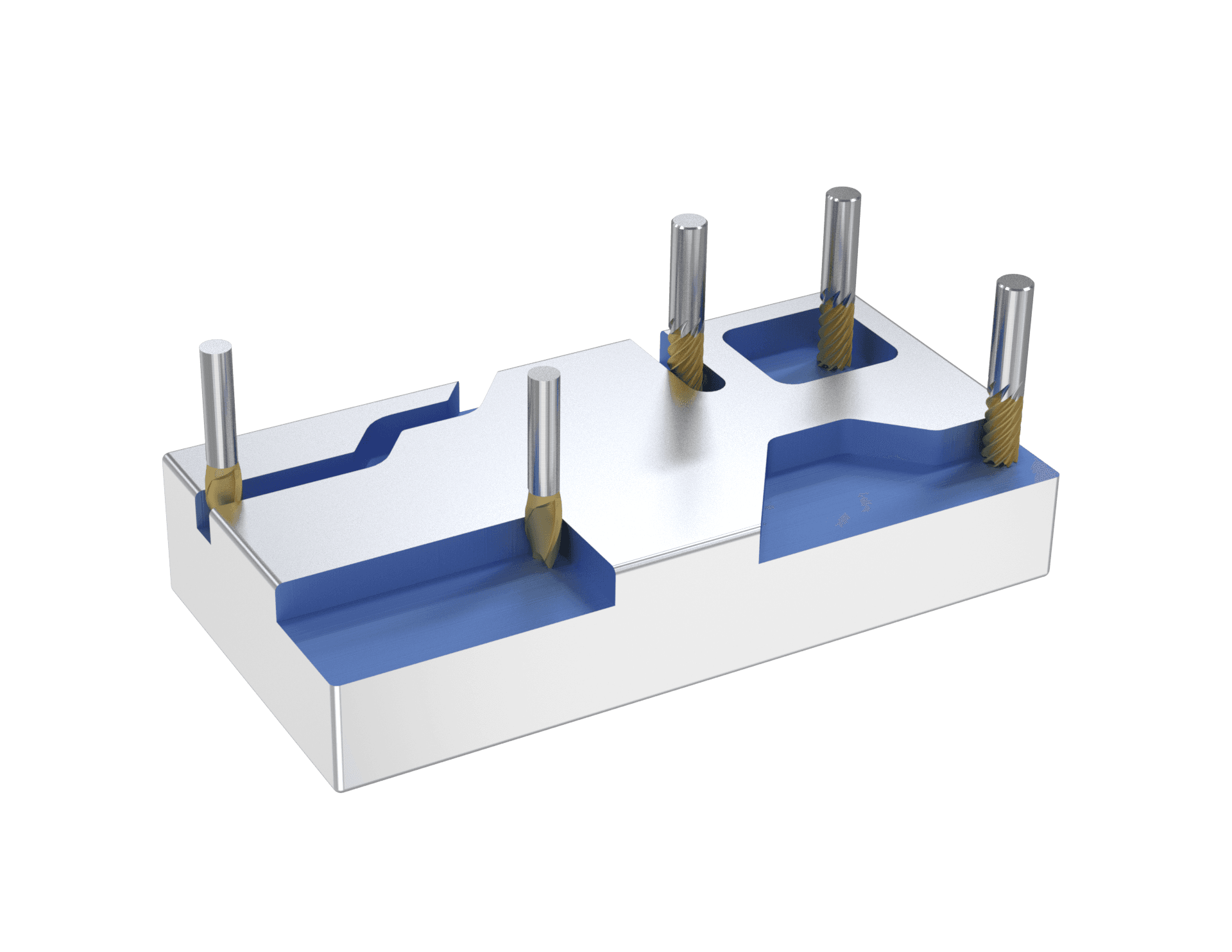

Frese standard per operazioni di fresatura, taglio e sagomatura quotidiane.

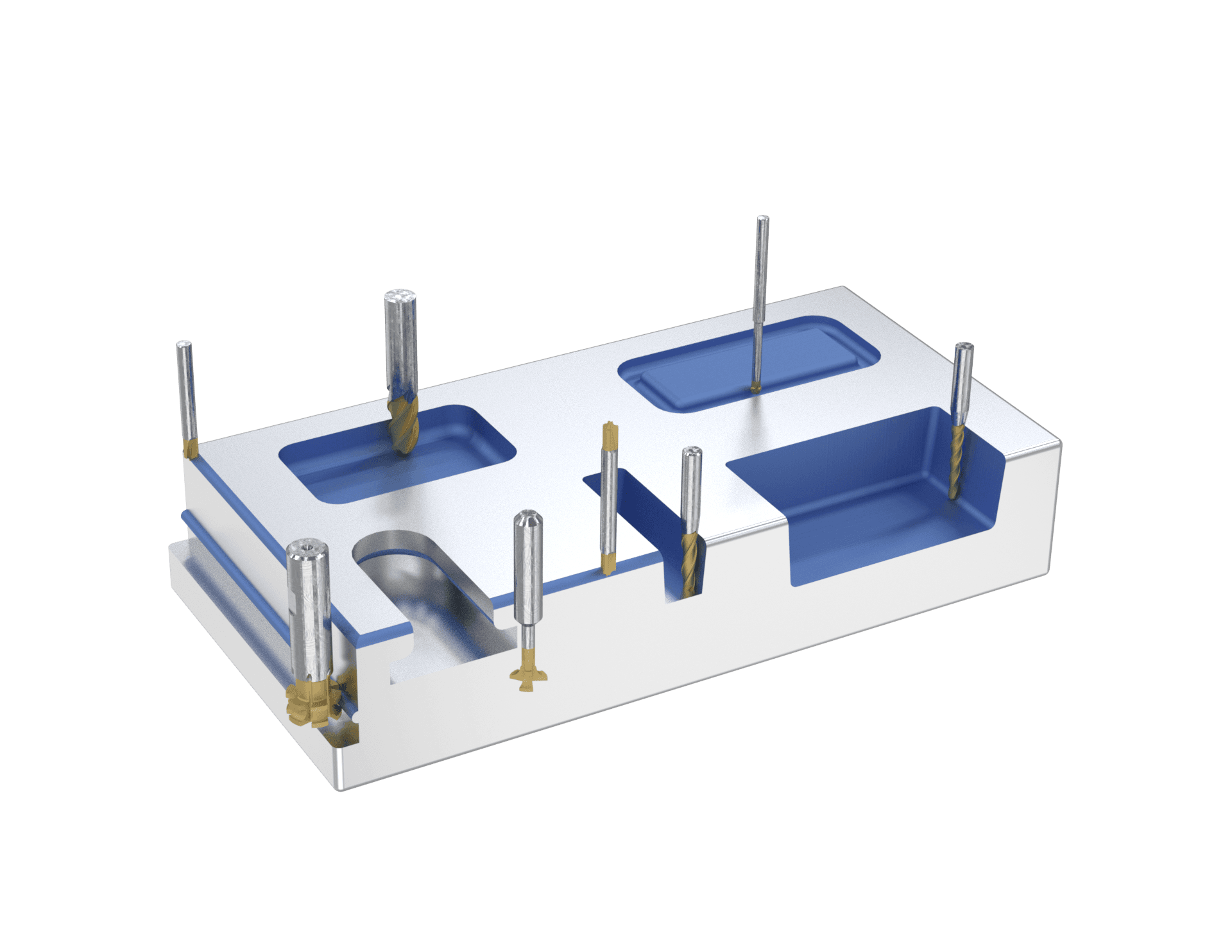

Geometrie a raggio e coniche per la scultura di superfici e profili 3D.

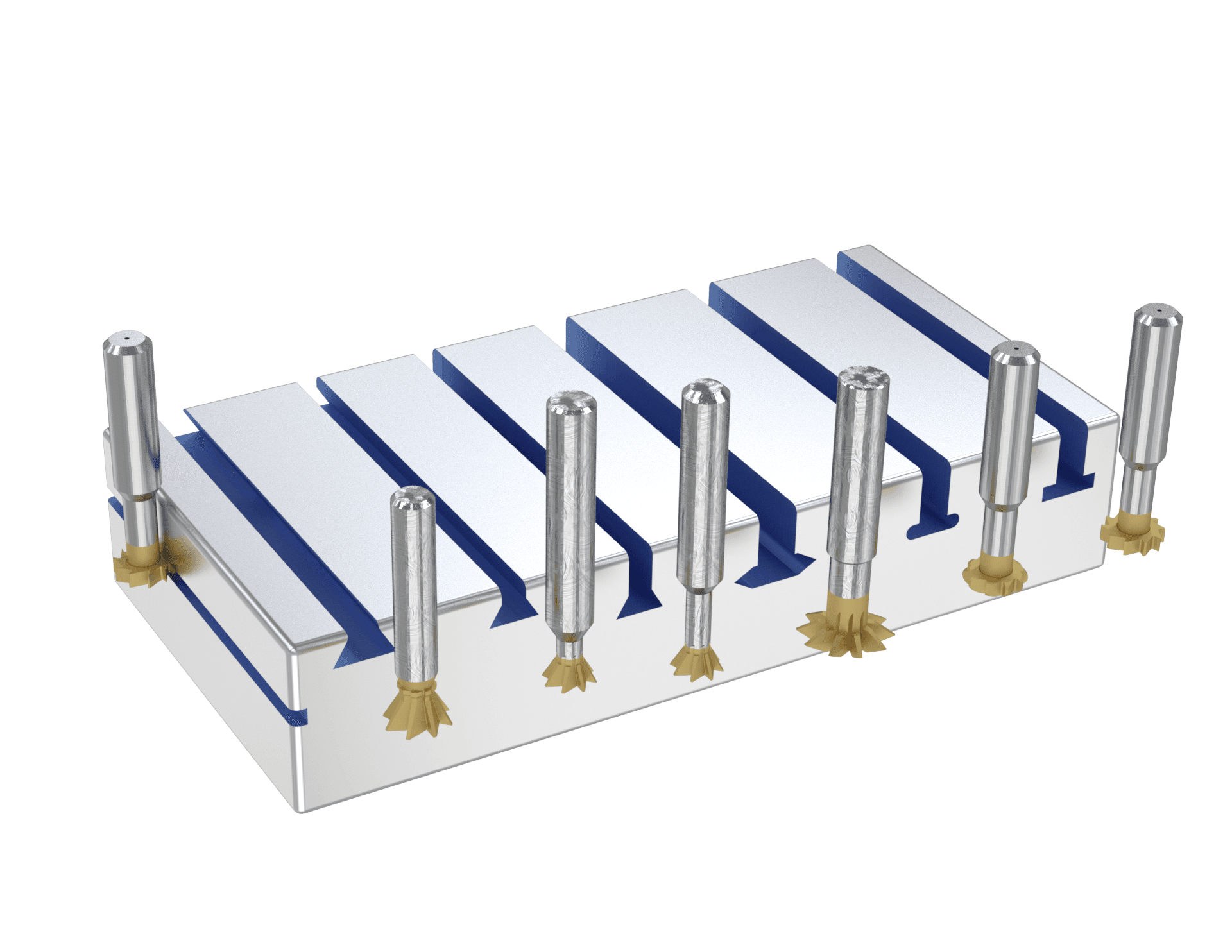

Frese a coda di rondine, ad angolo e per sede chiavetta per cave e gole.

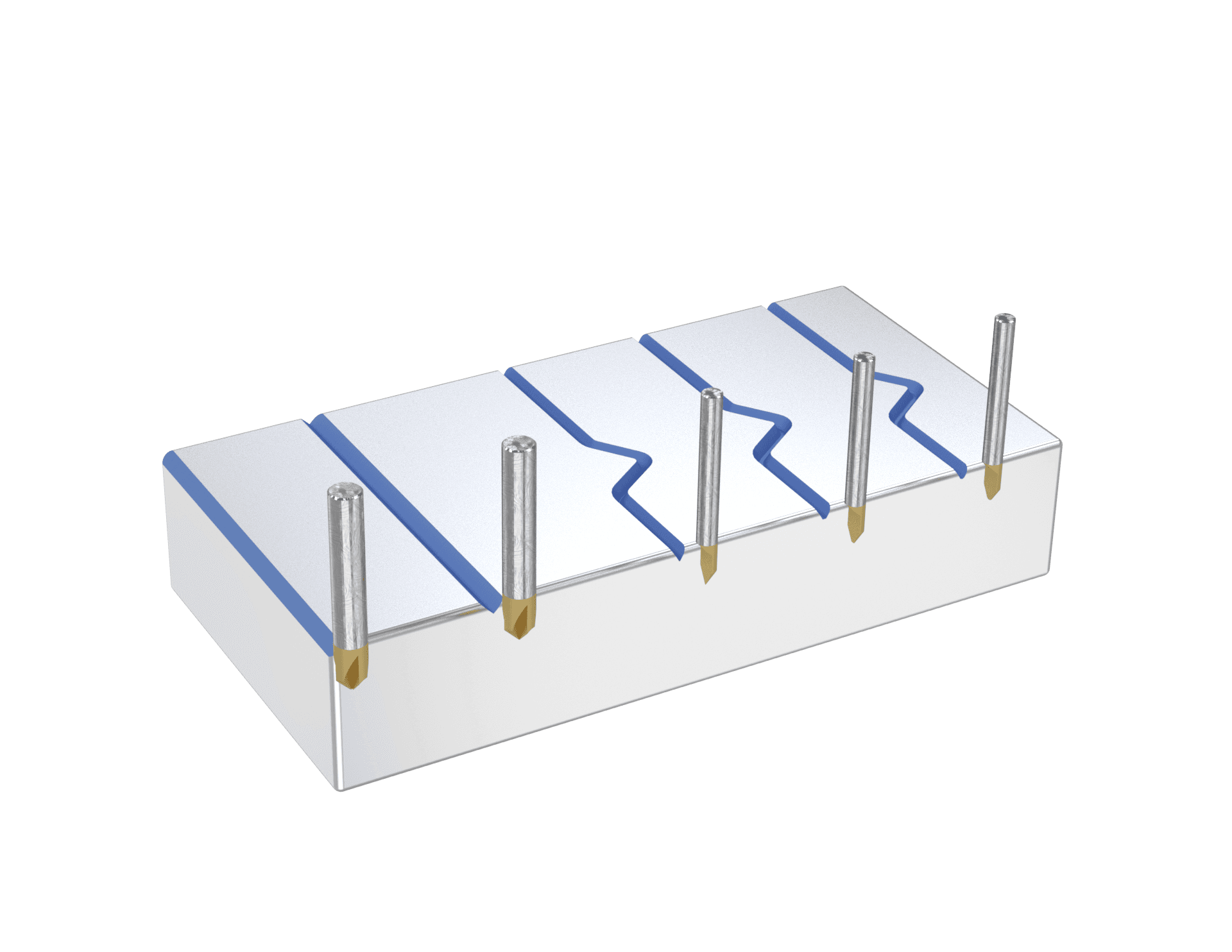

Punte appuntite e ragiate per smussatura, incisione e dettagli fini.

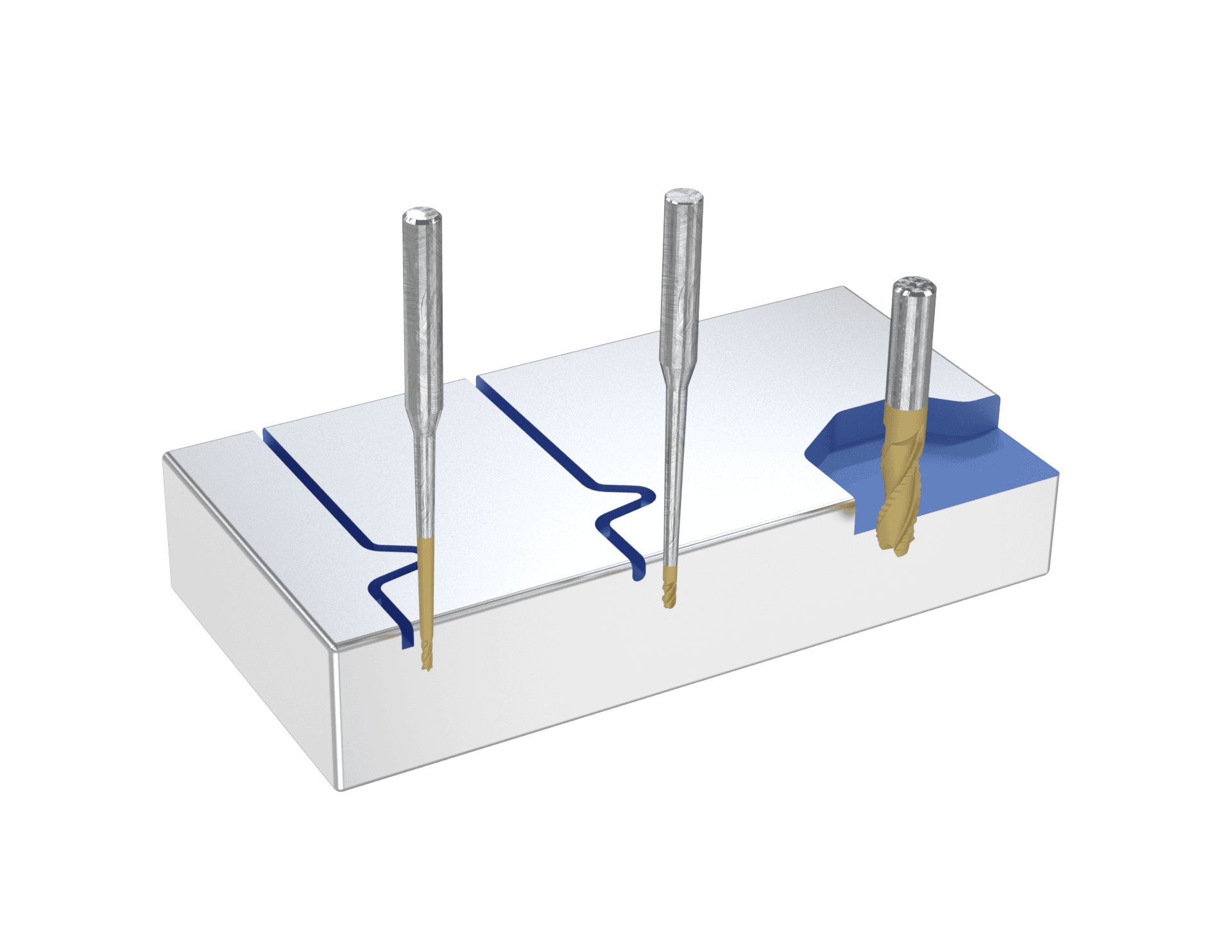

Geometrie a sgombero extra e controllo truciolo per passate di finitura.

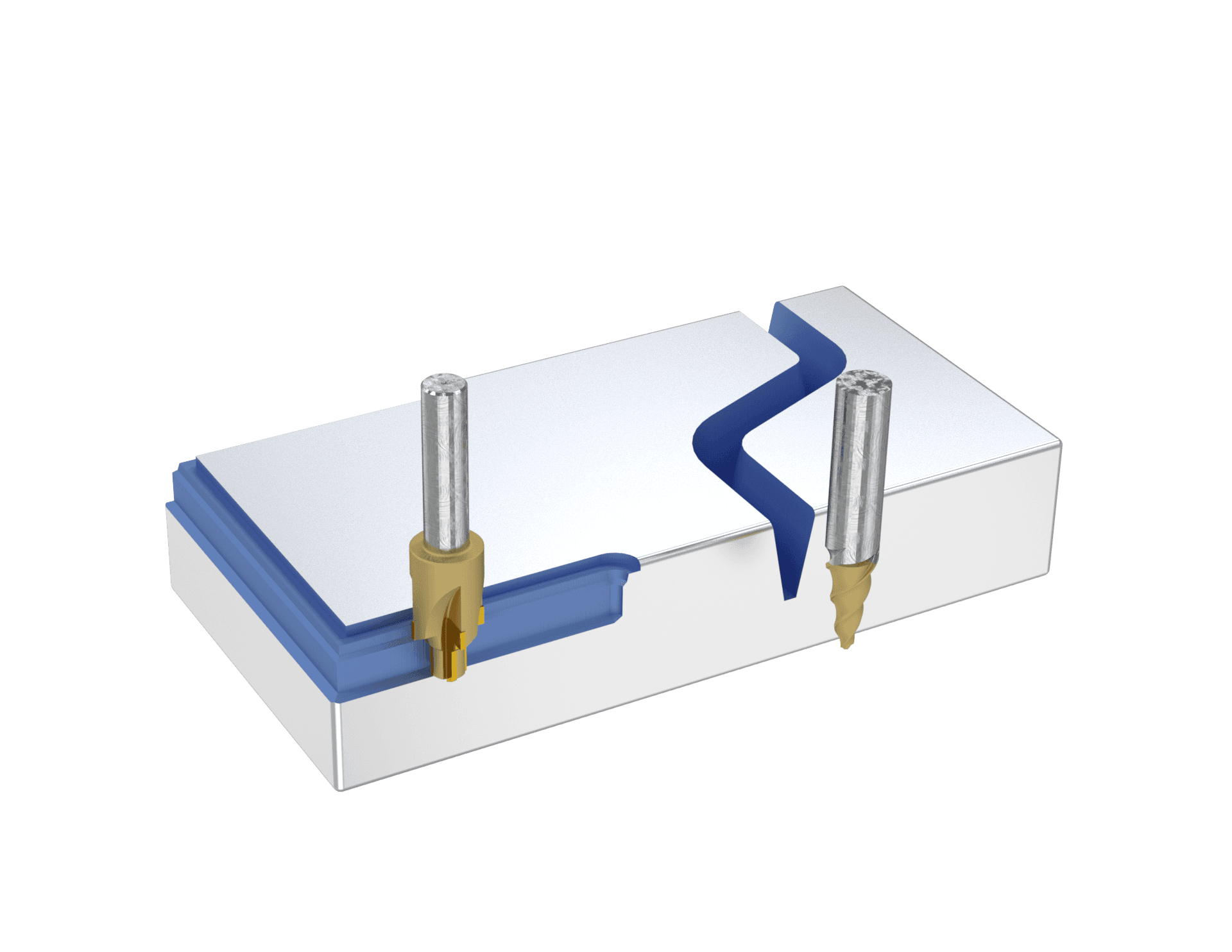

Utensili di precisione per cavità , stampi, matrici e passaggi interni.

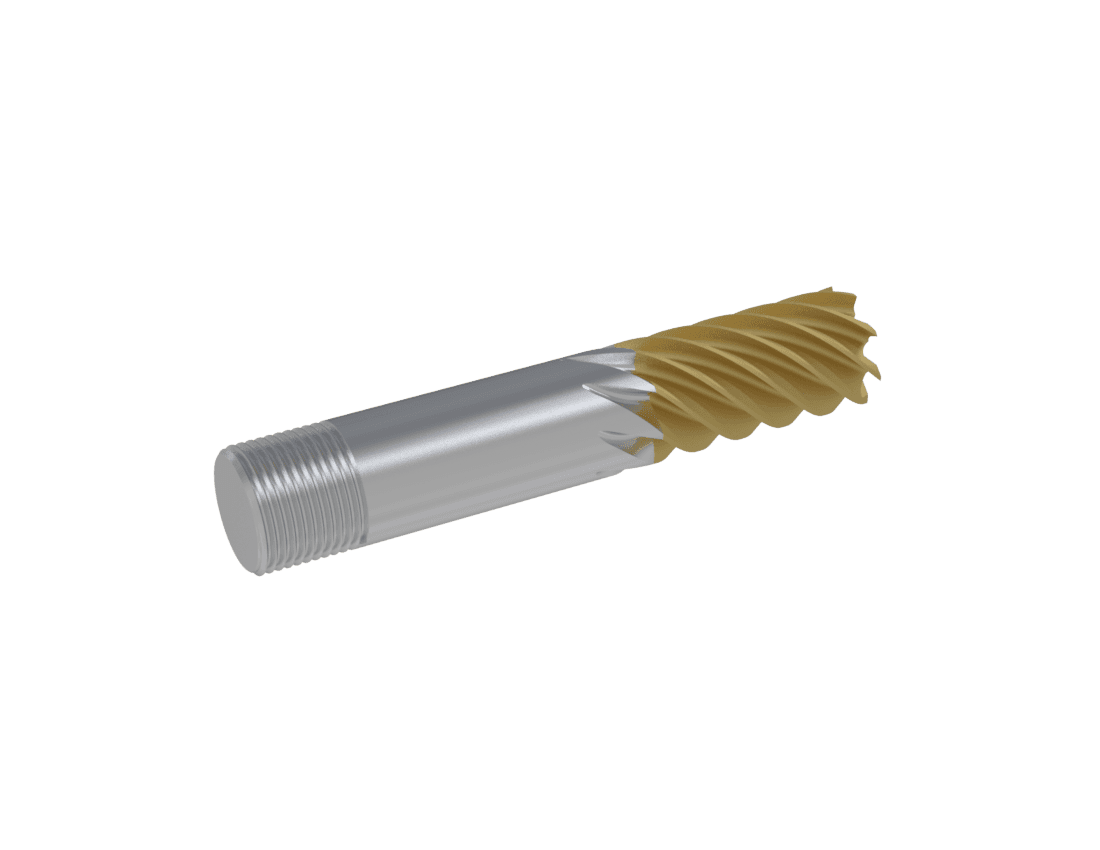

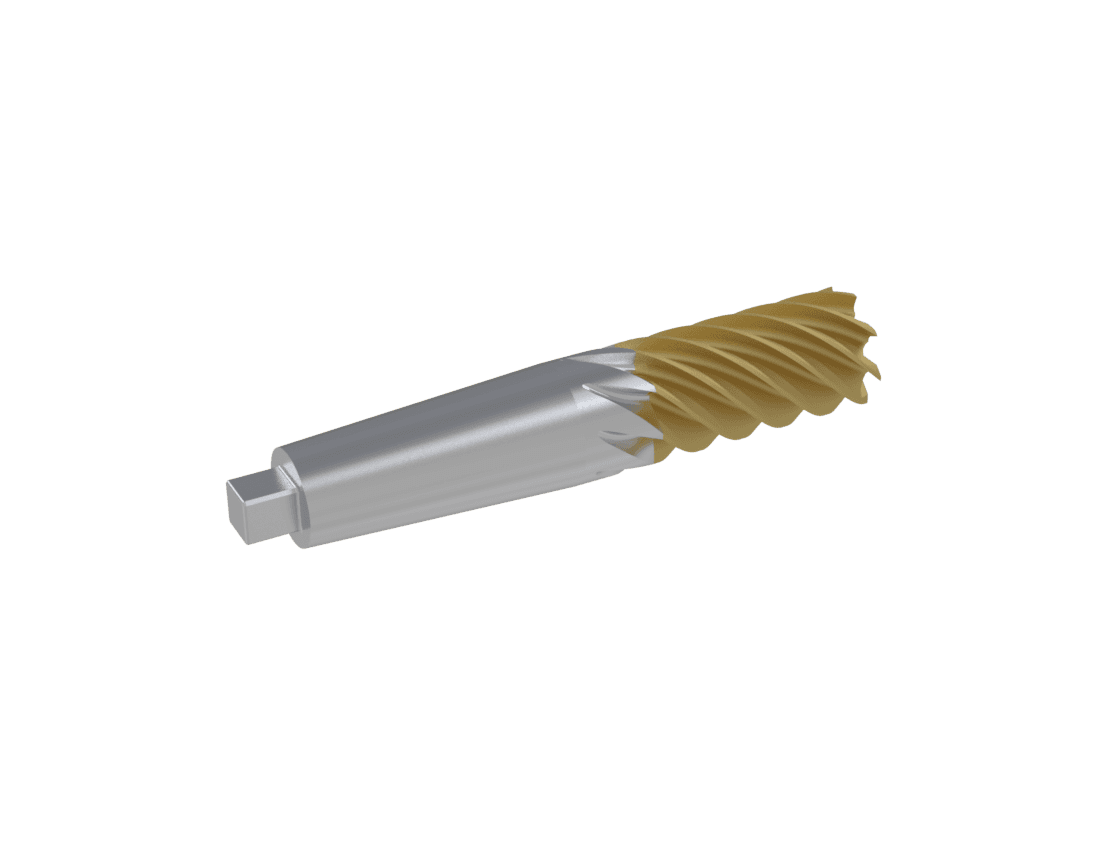

Ogni fresa Bauron può essere prodotta con l'interfaccia di codolo più adatta alla vostra macchina e al vostro portautensile. Ogni tipo di codolo è presentato con le modalità di montaggio e le applicazioni ottimali.
Un angolo d'elica più elevato crea un'azione di taglio più fluida e trascina i trucioli verso l'alto dalle cavità profonde, rendendolo adatto ai materiali non ferrosi. Angoli d'elica inferiori forniscono maggiore resistenza del dente e resistono alle forze di sollevamento assiale, il che favorisce la profilatura di acciai tenaci.
Il diametro del nucleo determina la rigidità strutturale. Un nucleo più grande aumenta la resistenza alla flessione e contribuisce a prevenire la deflessione e le vibrazioni durante i tagli pesanti, ma riduce lo spazio della cava disponibile per l'evacuazione del truciolo.
Sì. Bauron progetta utensili da taglio su misura con geometrie di scanalatura dedicate, taglienti a passo variabile, raggi d'angolo personalizzati e sgomberi al collo specializzati direttamente dai disegni CAD.
I rivestimenti PVD avanzati come AlTiN, DLC o nACo agiscono come barriere termiche e antiattrito. Consentono agli utensili di operare a velocità superficiali più elevate preservando la geometria rettificata affilata sotto il rivestimento. Poiché un rivestimento rende solo su un substrato adatto, viene selezionato insieme ai materiali per utensili CNC di base.
Le norme e i documenti di riferimento su cui si basano le indicazioni di questa pagina. I link aprono il sito dell'editore in una nuova scheda.
Definisce i termini relativi al tagliente, i piani di riferimento e gli angoli dell'utensile e di lavoro, come gli angoli di spoglia superiore e di spoglia inferiore (scarico).
Specifica le dimensioni generali delle frese a candela a testa piatta e a testa sferica e delle frese per cave, con codolo cilindrico liscio, con spianatura o filettato.
Studio sottoposto a revisione paritaria in cui frese a candela ottimizzate a elica variabile e passo variabile hanno aumentato di circa cinque volte la stabilità alle vibrazioni autoeccitate rispetto a un utensile convenzionale.
Articolo di sintesi del CIRP sui metodi di soppressione delle vibrazioni autoeccitate, compresi gli approcci basati sulla progettazione dell'utensile, con indicazioni per sceglierne uno in base al problema.

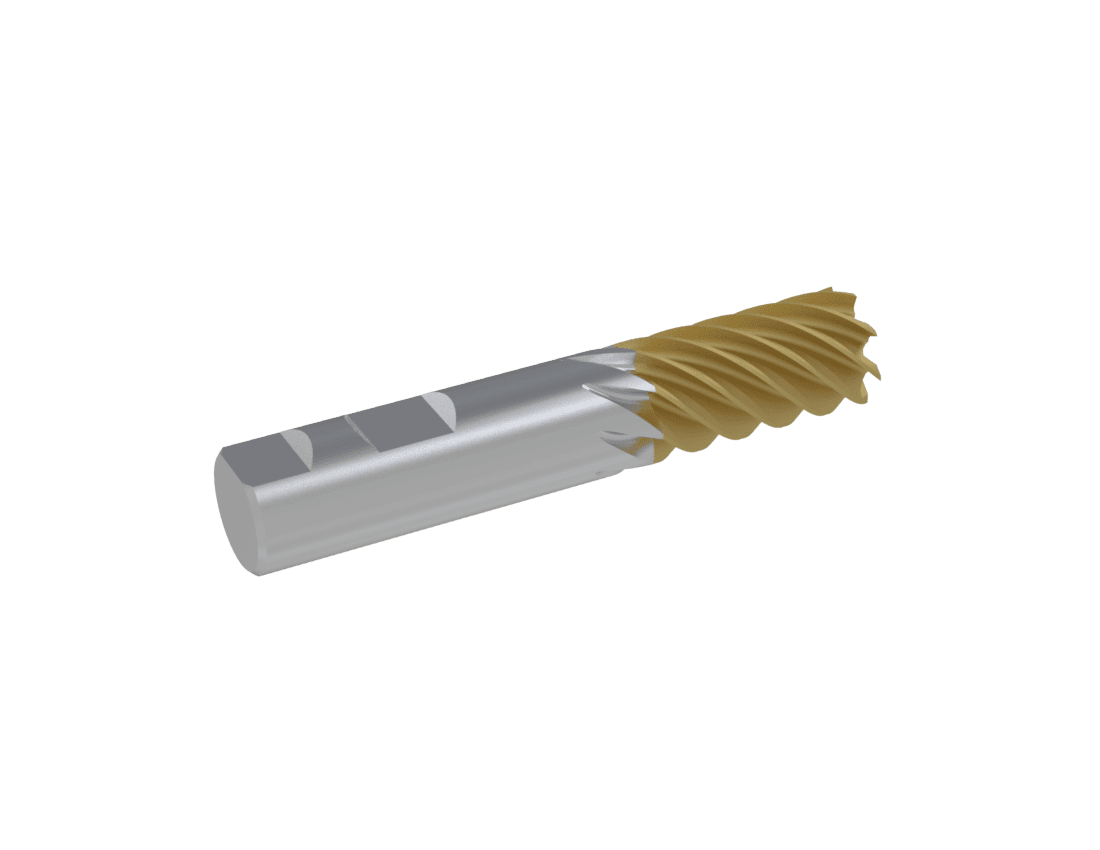

Specifica le dimensioni dei codoli cilindrici per frese con una o due spianature (tipo Weldon).
Avete bisogno di geometrie di frese ottimizzate, profili personalizzati o frese speciali ad alto avanzamento per la vostra linea di lavorazione? Consultate un ingegnere applicativo Bauron.
Bauron collabora con i produttori per esaminare geometria dell'utensile, substrato, rivestimento, portata, condizioni macchina e requisiti di produzione per utensileria CNC standard e personalizzata.
