L'utensileria CNC su misura comprende qualsiasi utensile da taglio (una fresa a candela, una punta, un maschio, un alesatore o un utensile di forma) progettato e rettificato secondo la geometria, il materiale e la tolleranza esatti di una specifica lavorazione, anziché acquistato a catalogo. Le aziende manifatturiere si rivolgono agli utensili CNC su misura e a servizi di progettazione utensili CNC professionali quando gli utensili standard non riescono a raggiungere una feature, a rispettare una tolleranza o a lavorare abbastanza velocemente da tenere sotto controllo il costo per pezzo. In breve, un'utensileria CNC di precisione realizzata per il vostro pezzo può sostituire diversi utensili standard, ridurre i tempi ciclo e rendere i risultati ripetibili dal primo al decimillesimo pezzo.
Che cos'è l'utensileria CNC su misura?
L'utensileria CNC su misura è un'utensileria da taglio specifica per l'applicazione, progettata a partire dal disegno del pezzo, dal materiale da lavorare e dalla configurazione della macchina. Un utensile standard è progettato per svolgere in modo adeguato molte lavorazioni. Un utensile su misura è progettato per svolgere una sola lavorazione in modo eccellente.
Gli ingegneri possono personalizzare quasi ogni elemento dell'utensile:
- Geometria: Diametro, lunghezza di taglio, sbraccio, scarico del collo, raggio d'angolo, numero di taglienti, angolo d'elica e angolo di punta.
- Substrato: Qualità di metallo duro integrale o HSS-Co, scelta in base al materiale da lavorare.
- Rivestimento: Rivestimenti PVD come AlTiN, DLC o nACo, scelti in base alle condizioni di calore, usura e flusso del truciolo.
- Forma e funzione: Punte a gradini, utensili combinati, passi di filettatura speciali o un profilo rettificato per riprodurre il contorno del pezzo.
- Adduzione del refrigerante: Canali di refrigerazione interna per fori profondi e una migliore evacuazione del truciolo.
Utensili CNC su misura e utensili standard a confronto
Gli utensili standard sono progettati per un'ampia compatibilità: funzionano in molte lavorazioni, ma raramente sono ottimali per una singola lavorazione. Gli utensili CNC su misura partono dal disegno del vostro pezzo, dal materiale da lavorare e dalla macchina, e ciò consente agli ingegneri di adattare ogni dimensione al compito. La differenza si vede nel tempo ciclo, nel controllo della tolleranza e nella durata dell'utensile. Lo svantaggio è un prezzo iniziale più alto, ed è per questo che la scelta giusta dipende dalla complessità del pezzo e dal volume di produzione. La tabella seguente mette a confronto le due soluzioni.
| Fattore | Utensile standard a catalogo | Utensile CNC su misura |
|---|---|---|
| Base di progettazione | Uso generico | Il vostro pezzo, materiale e macchina |
| Operazioni per utensile | Di solito una | Può combinarne diverse in un'unica passata |
| Controllo della tolleranza | Limitato alle specifiche a catalogo | Rettificato secondo la tolleranza richiesta |
| Ideale per | Feature comuni, lotti brevi | Feature complesse, produzione ripetitiva |
| Costo iniziale | Più basso | Più alto, di solito compensato da un costo per pezzo inferiore |
Perché le aziende manifatturiere hanno bisogno di utensileria CNC su misura?
Le aziende manifatturiere hanno bisogno di utensileria CNC su misura quando gli utensili standard diventano il collo di bottiglia per qualità, velocità o costi.
I sei motivi più comuni sono:
- Feature complesse del pezzo: Cavità profonde, sottosquadri, contorni aerospaziali e filettature non standard spesso non si possono raggiungere o realizzare con utensili a catalogo. Un profilo su misura, uno sbraccio maggiorato o un passo speciale risolve direttamente il problema.

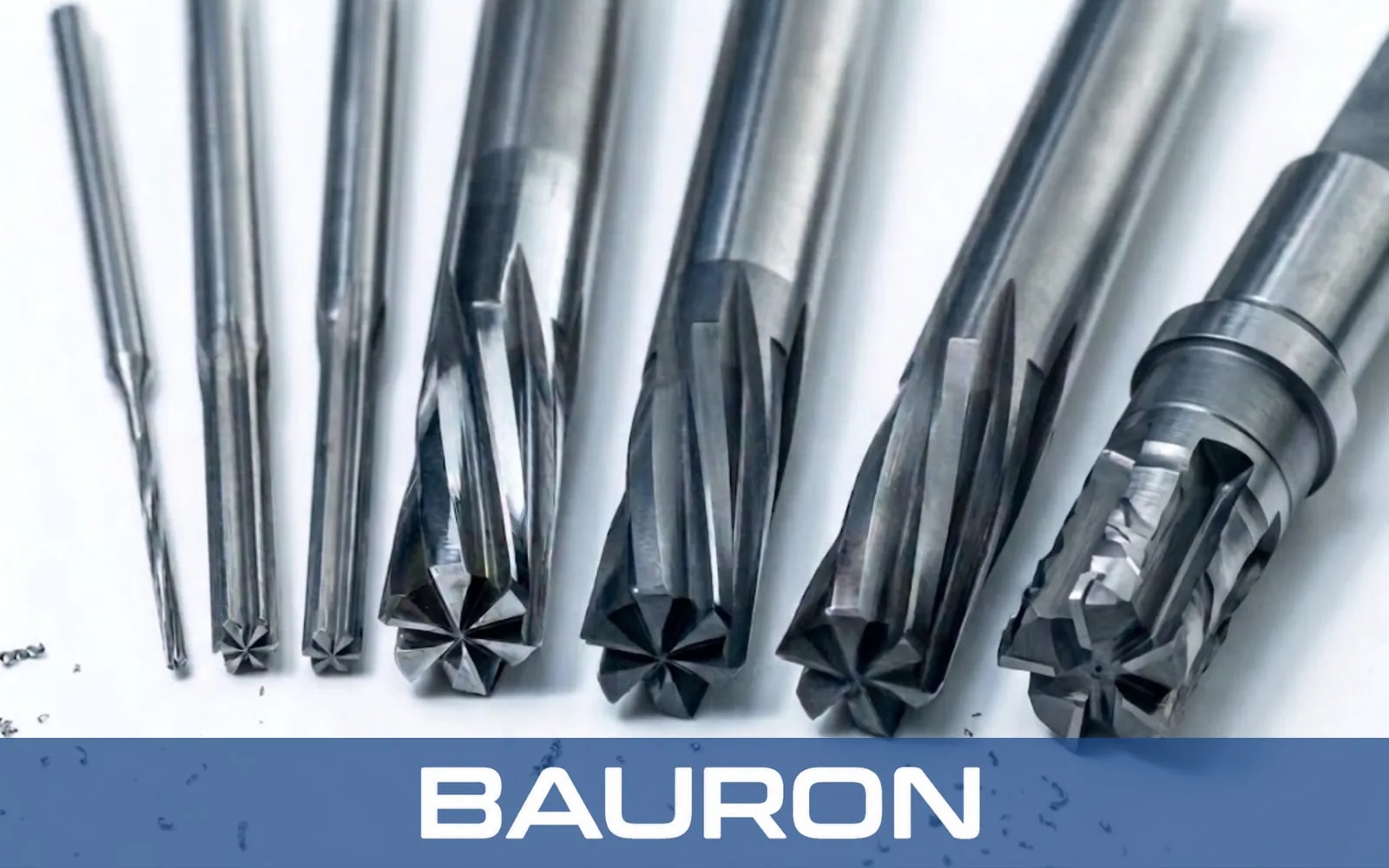

- Tolleranze più strette: Gli alesatori rettificati per lo scopo, per esempio, possono adottare un passo elica disuguale per sopprimere le vibrazioni e ottenere una precisione del foro H7 che gli utensili generici faticano a mantenere.
- Tempi ciclo più brevi: Un utensile combinato può forare, smussare ed eseguire la svasatura cilindrica in un'unica passata. Meno cambi utensile significano meno fermi macchina e una maggiore produttività.
- Maggiore durata dell'utensile: La giusta qualità di metallo duro, una preparazione del tagliente e un rivestimento adatti al materiale del pezzo riducono al minimo usura, tagliente di riporto e rotture premature dell'utensile.
- Produzione ripetibile: Quando un utensile è realizzato secondo una specifica documentata, ogni lotto offre le stesse prestazioni. Questa costanza è importante nelle lavorazioni automatizzate, non presidiate e ad alto volume.
- Costo per pezzo inferiore: Un utensile su misura costa di più all'acquisto, ma i risparmi su tempo ciclo, scarti, rilavorazioni e cambi utensile di solito superano la differenza nell'arco di un lotto di produzione.
Come funziona il processo di progettazione degli utensili CNC su misura
Un progetto di utensileria su misura ben gestito passa dal disegno all'utensile verificato in cinque fasi:
- Analisi dei requisiti e del disegnoGli ingegneri valutano i vostri file, il materiale del pezzo, la macchina e le tolleranze obiettivo per confermare la fattibilità.
- Ingegnerizzazione dell'utensileIl team sceglie il substrato, regola l'angolo d'elica e la geometria dei canali e seleziona il rivestimento più adatto all'applicazione.
- Rettifica di precisioneL'utensile viene rettificato su rettificatrici CNC multi-asse, idealmente con misura in processo per mantenere le quote.
- Controllo e documentazioneProfilo, runout e concentricità vengono verificati e vengono forniti certificati come un rapporto di prova del materiale (MTR) o un certificato di conformità (CoC).
- Prima il prototipo, poi la produzioneUn lotto di prova convalida le prestazioni sulla vostra macchina prima che il progetto passi alla produzione ripetitiva.
Come scegliere i servizi di progettazione utensili CNC (e perché le aziende manifatturiere scelgono Bauron)
Il partner giusto offre competenza ingegneristica approfondita, qualità verificata e la flessibilità per adattarsi ai volumi.
Cercate un fornitore che offra:
- Progetti verificati da ingegneri, non una semplice gestione degli ordini.
- Sistemi qualità con ispezione completa e tracciabilità.
- Dimensioni di lotto flessibili, da un singolo prototipo alle produzioni ad alto volume.
- Supporto applicativo dopo la consegna, inclusi avanzamenti, velocità e risoluzione dei problemi.
Bauron, produttore di utensili di precisione, ha costruito la propria offerta attorno a questi requisiti:
- Quattro famiglie di utensili su misura: frese, punte, maschi e alesatori, ciascuna con un modulo online dedicato per la richiesta di progettazione.
- Revisione ingegneristica di ogni richiesta, oltre a indicazioni per migliorare producibilità ed efficienza dei costi.
- Produzione certificata ISO 9001:2015, con ispezione ottica e CMM al 100% prima della spedizione.
- Documentazione completa: MTR, CoC e tracciabilità del lotto di colata.
- Nessuna quantità minima d'ordine per i prototipi, oltre alla ripetibilità da lotto a lotto per i programmi ad alto volume.
- Ingegneria applicativa, come la revisione dei percorsi utensile CAM, l'ottimizzazione di avanzamenti e velocità e l'analisi delle cause profonde delle vibrazioni.
- Presenza globale: clienti serviti in oltre 80 paesi.
Conclusione: l'utensileria CNC su misura trasforma i limiti di lavorazione in vantaggi
L'utensileria CNC su misura offre alle aziende manifatturiere un utensile realizzato per il loro pezzo esatto, anziché un compromesso scelto da un catalogo. Il risultato sono cicli più rapidi, tolleranze più strette, maggiore durata dell'utensile e un costo per pezzo inferiore. Se gli utensili standard limitano la vostra qualità o la vostra produttività, gli utensili CNC su misura progettati da ingegneri esperti sono spesso la soluzione più diretta.
